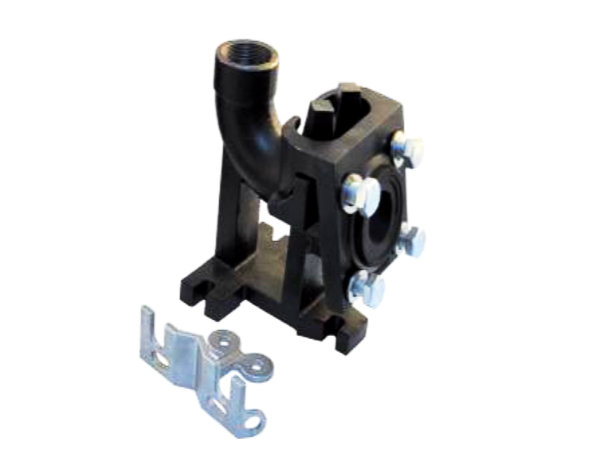

Система автоматической трубной муфты для насосов GCP DN 50
Описание системы автоматической трубной муфты для насосов GCP DN 50
| Артикул: | Название: |
| HK076063 | Система автоматической трубной муфты для насосов GCP, DN |
Система автоматической трубной муфты используется для стационарного монтажа дренажных и канализационных насосов для удобства отсоединения насоса от напорного трубопровода и его подъема на поверхность — для монтажа и демонтажа насоса не нужно спускаться на дно колодца
Принцип работы и структура автоматической трубной муфты для насосов GCP DN 50
Автоматические трубные муфты поставляемые компанией «Хайсскрафт Импекс» состоят из:
- колена-основания;
- ответного фланца для крепления насоса;
- верхнего крепления для направляющих труб;
- уплотняющие прокладки, необходимое количество болтов
Принцип работы автоматических трубных муфт: колено-основание крепится ко дну колодца анкерными болтами. С одной стороны к нему подсоединяется напорная труба. С другой стороны крепится насос, к напорному патрубку которого присоединен ответный фланец с приспособлением для фиксации с направляющими трубами. На колене-основании крепятся вертикально две направляющие трубы (трубы заказываются отдельно), которые в верхней части колодца фиксируются верхним кронштейном. Насос на цепи опускается по направляющим трубам. В нижней точке насос входит в зацепление с фланцем колена-основания. Если насос нужно демонтировать, он на цепи с помощью подъемного механизма поднимается вверх по направляющим трубам – до тех пор, пока не выйдет из зацепления
