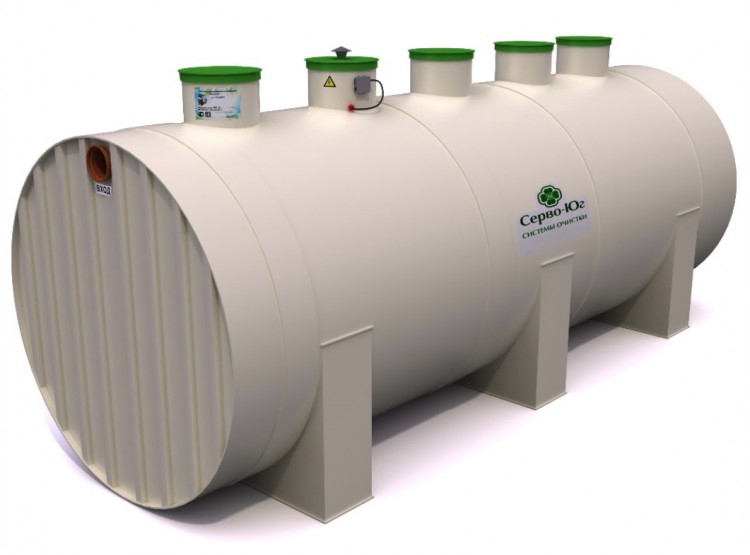

Аэрационная система ЭКО-ЕНОТ АТЛАНТ 10
Технические характеристики
Модель станции
ЭКО-ЕНОТ АТЛАНТ 10
Кол-во прожи- вающих
До 50 человек
Габариты
2,5*2,2*5,5
Производительность л/сутки
10 000
Принцип работы аэрационной системы (автономной канализации) ЭКО-ЕНОТ АТЛАНТ 10
Работа установки предусматривает самотечное прохождение сточной воды по ступеням анаэробной и аэробной биологической очистки. Сначала стоки поступают на предварительную механическую очистку в септическую камеру (1-я зона очистки), где происходит осаждение песка и других нерастворимых включений, а также происходит минерализация осадка (избыточного активного ила).
Главной целью применения септической камеры является подготовка воды для дальнейшей очистки. Далее сточная вода поступает на биологическую очистку, обусловленную способностью микроорганизмов использовать некоторые загрязняющие вещества как источник питания. После септической камеры сточная вода попадает в анаэробный биореактор с ершовой загрузкой (2-я зона очистки).
В работе установки предусматривается аэрация с высоким коэффицентом массопередачи кислорода. Высокотехнологичный способ аэрации, применяемый в установках «АТЛАНТ», позволяет равномерно распределить воздух внутри аэрируемой камеры, за счет чего достигается высокая степень окисления органических соединений под воздействием растворенного кислорода.
После предварительной анаэробной очистки (септическая камера и анаэробный биореактор) сточные воды поступают в аэротенк (3-я зона очистки), в котором смешиваются с активным илом, который окисляет и удаляет органические соединения из сточных вод за счет нитрификации иона аммония микроорганизмами активного ила в нитритную и нитратную формы:
NH4+2O2 =NO2 +2H2O
2 NO2 + O2 = 2 NO3 В нижней части аэротенка предусмотрена система аэрации.
Далее сточная вода поступает во вторичный отстойник (4-я зона очистки), где происходит осаждение активного ила и переход его обратно в аэротенк, потом осветленная сточная вода отводится в биотенк (5-я зона очистки), в котором сточные воды очищаются биопленкой, образующейся на ершовой загрузке, при осуществлении аэрации. Биопленка сорбирует и окисляет загрязнения, оставшиеся в осветленной сточной воде после прохождения предыдущих ступеней очистки.
Следующей ступенью является третичный отстойник (6-я зона очистки), где осуществляется удаление избыточной биопленки.
Структурная схема установки аэрационной системы (автономной канализации) ЭКО-ЕНОТ АТЛАНТ 10
1-Септическая камера-камера минерализации осадка; 2-анаэробной биореактор; 3-аэротенк; 4-вторичный отстойник; 5-биотенк; 6-отсек сбора осадка — третичный отстойник; 7-насосный отсек; 8-ершовая загрузка; 9-аэратор; 10-насос; 11-трубопровод напорного водоотведения; 12-трубопровод самотечного водоотведения; 13-вход стоков; 14-компрессор; 15-люк обслуживания септической камеры; 16,17,18-технологический люк; 19-люк обслуживания насосного оборудования.
